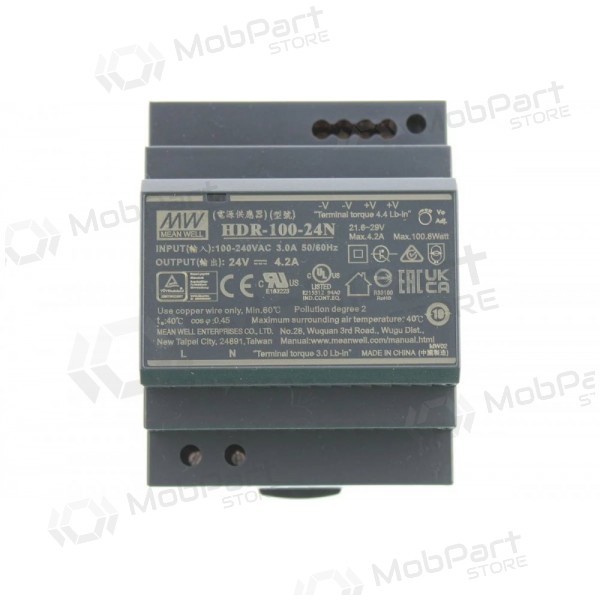

Impulsa barošanas avots 24V 100W 4.2A, stiprināms uz DIN sliedes, MEAN WELL, HDR-100-24N

Šis MEAN WELL HDR-100-24N modeļa impulsa barošanas avots ir paredzēts efektīvai un uzticamai līdzstrāvas enerģijas padevei rūpnieciskajās un automatizācijas sistēmās. Tam ir 100.8W izejas jauda un tas ir paredzēts montāžai uz DIN sliedes, nodrošinot vienkāršu integrāciju elektroskapjos. Ierīce ir ideāli piemērota iekārtām, kurām nepieciešama stabila 24V līdzstrāva.

Preces informācija

Izejas raksturlielumi

• Modelis: HDR-100-24N
• Līdzstrāvas spriegums: 24V
• Nominālā strāva: 4.2A
• Strāvas diapazons: 0 ~ 4.2A
• Jauda: 100.8W
• Sprieguma regulēšanas diapazons: 21.6 ~ 28V
• Maksimālais pulsācijas un trokšņa līmenis: 150mVp-p
• Sprieguma tolerance: ±1.0%
• Lineārā regulācija: ±1.0%
• Slodzes regulācija: ±1.0%
• Iestatīšanas un ieslēgšanās laiks: 500ms, 30ms/230VAC; 500ms, 12ms/115VAC pie pilnas slodzes
• Aiztures laiks (tip.): 30ms/230VAC; 12ms/115VAC pie pilnas slodzes
• Pārslodzes aizsardzība: 110 ~ 150% no nominālās izejas jaudas, „hiccup“ režīms, automātiski atjaunojas pēc kļūmes novēršanas
• Pārsprieguma aizsardzība: 28 ~ 33V, izslēdz izejas spriegumu, atjaunot barošanu, lai atjaunotos

Ieejas raksturlielumi

• Sprieguma diapazons: 85 ~ 264VAC, 120 ~ 370VDC
• Frekvences diapazons: 47 ~ 63Hz
• Efektivitāte (tip.): 90%
• Maiņstrāva (tip.): 1.6A/230VAC, 3A/115VAC
• Ieslēgšanas strāva (tip.): Aukstā palaišana 50A/230VAC

Vides un uzticamības nosacījumi

• Darba temperatūra: -30 ~ +70°C (skat. „Derating Curve“)
• Darba mitrums: 20 ~ 90% RH nekondensējošs
• Uzglabāšanas temperatūra un mitrums: -40 ~ +85°C, 10 ~ 95% RH nekondensējošs
• Temperatūras koeficients: ±0.03%/°C (0 ~ 50°C)
• Vibrācija: 10 ~ 500Hz, 2G 10min./1 cikls, periods 60min. katra ass X, Y, Z; atbilst IEC60068-2-6
• Darba augstums: Līdz 2000 metriem
• Vidējais laiks starp kļūmēm (MTBF): 327.9K st. min. (Telcordia SR-332), 856.5K st. min. (MIL-HDBK-217F, 25°C)

Aizsardzība un standarti

• Sprieguma izturība: I/P-O/P: 4KVAC
• Izolācijas pretestība: I/P-O/P: 100M Ohm / 500VDC / 25°C / 70% RH
• Drošības standarti: UL62368-1, UL508, TUV BS EN/EN61558-2-16, IEC62368-1, BSMI CNS15598-1, BS EN/EN61558-1, EAC TP TC 004
• EMC starojums: BS EN/EN55032(CISPR32), CNS15936, Class B
• EMC izturība: EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11

Fiziskās īpašības

• Izmēri (P*A*G): 70*90*54.5mm
• Iepakojums: 0.27Kg; 48gab/13.74Kg/0.96CUFT
• Montāža: DIN sliede TS35/7.5 vai TS35/15
• LED indikators: Barošanas ieslēgšana

Lejupielādes / sertifikāti

📄Specifikācija
